Čo sú produkty RFID?

Čo sú produkty RFID?



RFID produktysú hardvér, vďaka ktorému funguje rádiofrekvenčná identifikácia. Štítky, čítačky, antény, tlačiarne, káble. Ak pre svoju prevádzku získavate RFID, tieto kategórie predstavujú to, čo budete v skutočnosti špecifikovať, nakupovať a nasadzovať.



Väčšina zložitosti leží na tagovej strane rovnice.



Štítky a štítky







Papierové a syntetické etikety



To je to, čo si väčšina ľudí predstavuje, keď si predstavia RFID tag. Hotový štítok s potlačeným povrchom, lepiacim podkladom, pripravený na aplikáciu.

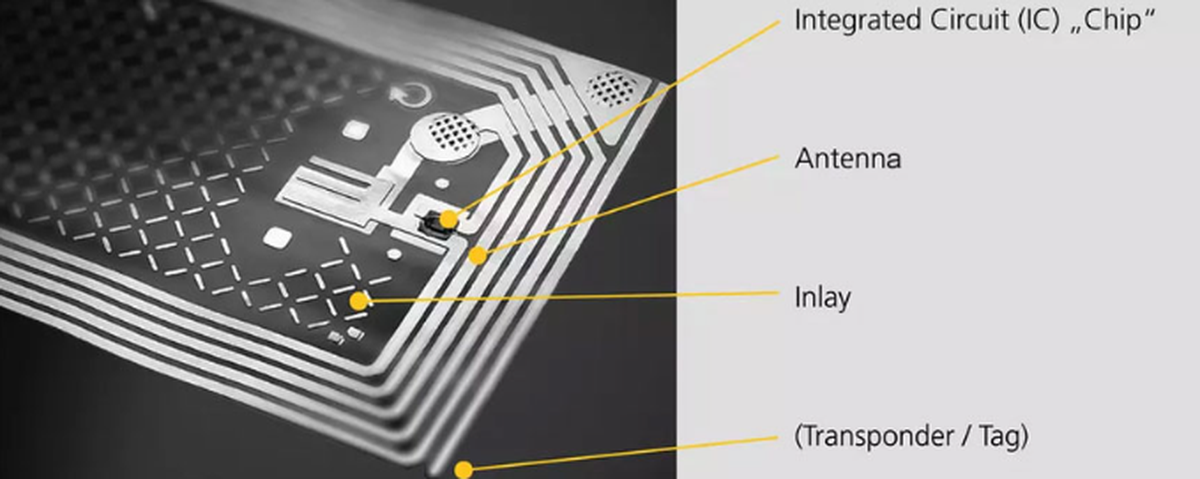

Konvertory berú surové vložky a pridávajú povrchy a lepiace systémy. Papierové štítky s trvalým akrylovým lepidlom zvládnu väčšinu skladových prác pri-izbovej teplote. Polypropylénové alebo polyesterové povrchy odolávajú vlhkosti a miernemu oderu pre opakovane použiteľné sledovanie kontajnerov.

Videli sme, že štítky určené pre okolité skladové prostredia zlyhajú do 48 hodín na chladenom tovare. Lepidlo kleslo pod svoju teplotu skleného prechodu, stratilo lepivosť, okraje sa zdvihli, štítok sa odlepil a zmizol niekde v zariadení. Rovnaká vložka. Rovnaký povrch. Nesprávna chémia lepidla. Nikoho nenapadlo opýtať sa, akú teplotu prostredie aplikácie vlastne dosahuje.



Aplikácie chladiacich reťazcov vyžadujú lepidlá s formuláciou pre-nulovú lepivosť. Vysokorýchlostné{2}}automatické aplikátory potrebujú agresívne počiatočné uchopenie s toleranciou premiestňovania, inak sa štítky aplikujú krivo, čo zablokuje následné zariadenie. Aplikácie so zakriveným povrchom vyžadujú prispôsobivé lepidlá, ktoré sa na okrajoch nenadvihujú.



Váš dodávateľ štítkov by mal klásť podrobné otázky o podmienkach aplikácie. Ak len citujú špecifikácie štítkov bez toho, aby sa pýtali, kam štítky idú a čo sa s nimi stane po aplikácii, nájdite iného dodávateľa.



Cena sa pohybuje od 0,04 do 0,12 USD za štítok pri objeme pre štandardné konštrukcie. Špeciálne lepidlá a povrchy presahujú tento rozsah.



Pevné značky



Keď štítky neprežijú.



ABS plastové kryty spĺňajú väčšinu všeobecných priemyselných požiadaviek. Môžete ich zhodiť, vydrhnúť rozpúšťadlami, prejsť cez priemyselné umývacie tunely a fungujú ďalej. Sklenené a keramické kryty posúvajú teplotnú toleranciu na 200 stupňov a viac pre linky na práškové lakovanie, zlievarenské nástroje, automobilové lakovne, akýkoľvek proces, pri ktorom označená položka prechádza tepelným cyklom, ktorý by zničil organické materiály.



Kov vytvára špecifický fyzikálny problém pre UHF RFID. RF signál sa odráža od vodivých povrchov a deštruktívne interferuje s odozvou spätného rozptylu tagu. Štandardné štítky namontované priamo na kov buď vôbec nečítajú, alebo čítajú tak nekonzistentne, že sú prevádzkovo zbytočné.



Anti{0}}kovové štítky to riešia dištančnou vrstvou. Zvyčajne feritová-pena alebo podobný absorpčný materiál, ktorý izoluje anténu od kovového substrátu, čím zabraňuje odrazom, ktoré znižujú výkon. Funguje dobre. Cena je hrúbka. Štandardné štítky UHF majú hrúbku 0,15 mm. Anti-kovové pevné štítky majú hrúbku 4 až 8 mm alebo viac. Tento rozmerový rozdiel obmedzuje možnosti montáže. Môžete mať správny štítok pre aplikáciu, ale nie je ho nikde fyzicky umiestniť, aby nezasahoval do funkcie zariadenia alebo nevytváral nebezpečenstvo zaseknutia.



Spôsob montáže je dôležitý rovnako ako materiál krytu.



Lepiaca montáž zlyhá na zaolejovaných alebo štruktúrovaných kovových povrchoch. Mechanické upevnenie vyžaduje vŕtanie, na ktoré niektorí majitelia majetku nedajú dopustiť. Montáž káblových zväzkov funguje pre potrubia a valcové predmety, ale vytvára nebezpečenstvo zaseknutia na pohyblivom zariadení. Zabudovaná inštalácia do opracovaných výklenkov úplne chráni štítok, ale sťažuje výmenu, keď štítky nakoniec zlyhajú.

Ceny pevných značiek sa pohybujú v enormnom rozsahu. Základné ABS kryty od 0,50 $. Štítky na chirurgické nástroje s hodnotením v autokláve-za 15 USD. Extrémna teplotná či chemická odolnosť tlačí vyššie.



Senzorové štítky



Teplota, vlhkosť, detekcia otrasov, dôkaz neoprávnenej manipulácie integrovaný spolu s identifikáciou.



Súlad s chladiacim reťazcom poháňa dopyt. Farmaceutická distribúcia a logistika potravín čelia regulačným požiadavkám na nepretržitú dokumentáciu o teplote, ktoré papierové- denníky nedokážu spoľahlivo splniť. Zákon FDA o bezpečnosti dodávateľského reťazca liekov vytvoril zákonné povinnosti. Smernica EÚ o falšovaných liekoch vytvorila ďalšie. Audítori chcú dátové stopy, ktoré nezávisia od toho, či niekto nezabudne skontrolovať teplomer a zapísať si číslo.



Technické rozdelenie: pasívne senzorové štítky zbierajú RF energiu z čítačky na meranie napájania, čo znamená, že snímajú iba údaje počas interogačných udalostí. Dosť dobré, ak čítate pri každých dverách doku a prestupnom bode v celom chladiacom reťazci. Senzorové štítky-s podporou batérie sa zaznamenávajú autonómne v naprogramovaných intervaloch, každých 5 minút alebo každých 15 minút alebo podľa toho, čo špecifikujú požiadavky na súlad, a potom vypisujú nahromadené údaje, keď ich čítačka interoguje. Batéria zvyšuje náklady na 2 – 8 USD za štítok, vytvára úvahy o likvidácii na konci životnosti a zavádza režim zlyhania, ktorý pasívne štítky nemajú.



Dvojité{0}}frekvenčné značky



Dve RF frontend-v jednej značke. Typicky HF na 13,56 MHz spárované s UHF v rozsahu 860-960 MHz. Prípadom použitia je odovzdanie pracovného toku, kde rôzne časti operácie vyžadujú rôzne charakteristiky čítania.



Autentifikácia luxusného tovaru je štandardným príkladom. UHF pre skladové operácie, kde potrebujete rýchlosť a dosah. NFC na overenie spotrebiteľských smartfónov v maloobchode, kde potrebujete rozhranie-priateľské k aplikácii, ktoré UHF neposkytuje.



Pre klientov so zmiešanými požiadavkami na infraštruktúru sme nasadili duálnu{0}}frekvenciu. Jeden mal vo svojich zariadeniach nasadené riadenie prístupu založené na HF-, čo boli značné utopené náklady, ktoré sa nechystali vytrhnúť, ale chceli UHF pre nové požiadavky na sledovanie produkcie. Značky s duálnou{4}}frekvenciou umožňujú obom systémom čítať rovnaký identifikátor položky bez udržiavania samostatných schém označovania alebo opätovného označovania{5}} pri prechodoch zón.

Antény sú zvyčajne samostatné riadkové položky v podnikových inštaláciách.



Polarizácia určuje citlivosť na orientáciu. Kruhová polarizácia číta značky prichádzajúce pod ľubovoľným uhlom. Lineárna polarizácia číta ďalej, ale zlyhá, keď orientácia značky nie je zarovnaná s osou polarizácie. Väčšina skladových aplikácií špecifikuje kruhové, pretože orientácia štítkov sa líši. Dopravníkové inštalácie, kde je orientácia riadená, môžu využívať lineárne pre výhodu dosahu.



Kábel medzi čítačkami a anténami spôsobuje stratu signálu. FEIG Electronics, nemecký výrobca v oblasti RFID čítačiek už viac ako 50 rokov, poznamenáva, že problémy s anténnymi káblami patria medzi ich najčastejšie otázky technickej podpory. Behy nad 3 metre začínajú byť dôležité.

Náklady a výnosy



Prieskumy GS1 a ECR Community u desiatich maloobchodníkov s kombinovanými tržbami 94 miliárd EUR priniesli konzistentné výsledky: presnosť zásob sa zlepšila zo 65-75 % na 93-99 %, predaj vzrástol o 1,5 – 5,5 % v dôsledku zníženia vypredania zásob, práca pri počítaní cyklov klesla o 70 % alebo viac.



Všetkých desať potvrdilo pozitívnu ROI.



Ekonomika jedného-obchodu pre maloobchod s odevmi: približne 35 000 USD ročné systémové náklady na hardvér, softvér a analytiku. Počíta sa inventár, ktorý si vyžadoval 8 hodín manuálneho dokončenia za menej ako hodinu. Návratnosť zvyčajne trvá 12-18 mesiacov.



Neustále podceňovanou riadkovou položkou je integrácia. Pripojenie čítačiek k WMS, ERP a iným podnikovým systémom vyžaduje middleware, vývojové úsilie, testovanie a neustálu údržbu. Rozpočet 40 – 60 % nákladov na hardvér na integračné práce.



Komponent	Rozsah
UHF štítky na objeme	$0.03-0.08
Tvrdé značky	$0.50-15.00
Pevné čítačky	$1,500-4,000
Antény	$150-500
Handheldy	$1,200-3,500



Výber produktov



Začnite s prostredím. Kovové substráty eliminujú štandardné štítky. Kvapaliny absorbujú UHF energiu. Extrémne teploty od -20 stupňov do +60 stupňov vyžadujú pevné štítky.



Potom požiadavky na rozsah. Viac ako 1,5 metra znamená UHF. Blízka-blízkosť znamená HF.



Potom priepustnosť. Dimenzujte čítačky na skutočný maximálny objem, nie na priemer.
